高效電磁加熱圈的制作方法
來源：發布時間：2019-12-05 17:23:20點擊率：
一、電磁加熱圈原材料
高溫線、高溫板（環氧板）、熱縮管（φ4～φ6）、502膠水、尼龍扎帶、線鼻子（圓口4～6、開口4～5）、鹽酸、錫條
二、工具
電感表、剪刀、錫爐、壓線鉗、剝線鉗、短柄螺絲刀、筆等
三、原始電熱圈基本數據的含義
如：φ145×80 1800W 220V
a、φ145×80指原電熱圈直徑145mm，寬度80mm；
b、1800W指電熱圈功率；
c、 220V指電熱圈電壓。
四、電磁加熱圈的制作

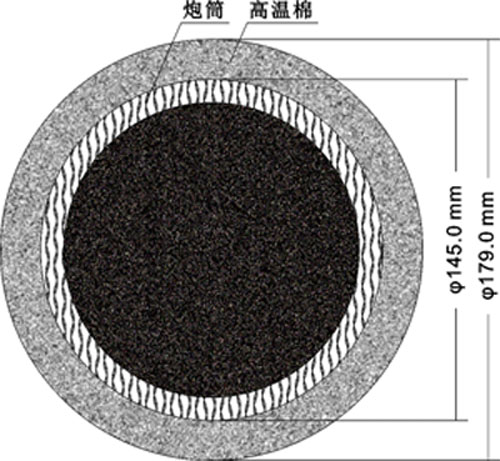

1、制作電磁加熱圈周長的計算
L＝（原電熱圈直徑φ＋17×2）×π＋25mm
注：17mm指高溫棉厚度；25mm指粘貼電磁圈的長度
原電熱圈直徑＝炮筒外直徑
舉例說明：原加熱圈數據是φ145×80 1800W 220V
L＝（145＋17×2）×π＋25mm＝179×3.14＋25＝562＋25

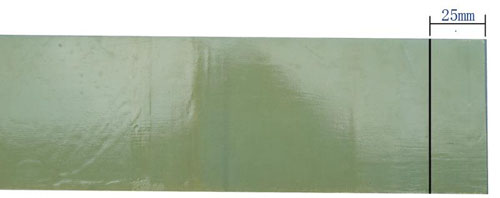

2、按所計算數據裁剪環氧板

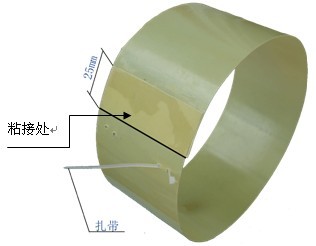

3、將環氧板用502膠水貼接成圓圈，并按圖示樣式鉆孔，穿好扎帶

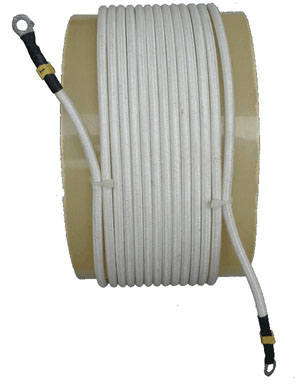

4、逆時針方向纏繞高溫線，適時測量線圈的電感量，線圈繞至所需
的電感量（參見第五點），用扎帶固定好高溫線，高溫線兩端各
留10cm，套上線標、熱縮管，并用圓口線鼻子做好接頭
5、環氧板的寬度一般在100～150mm之間
